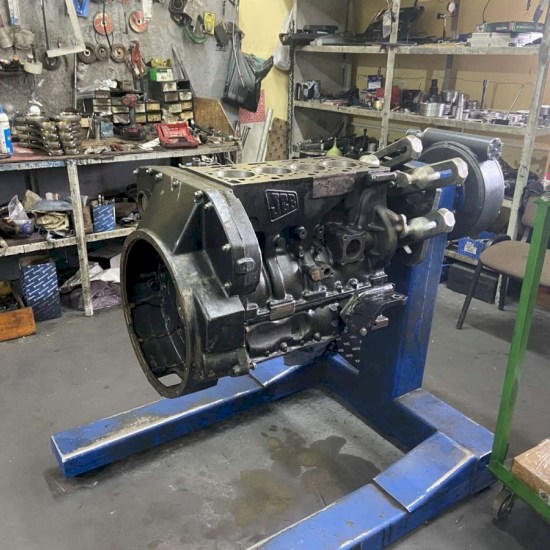

Диагностика и ремонт двигателей спецтехники

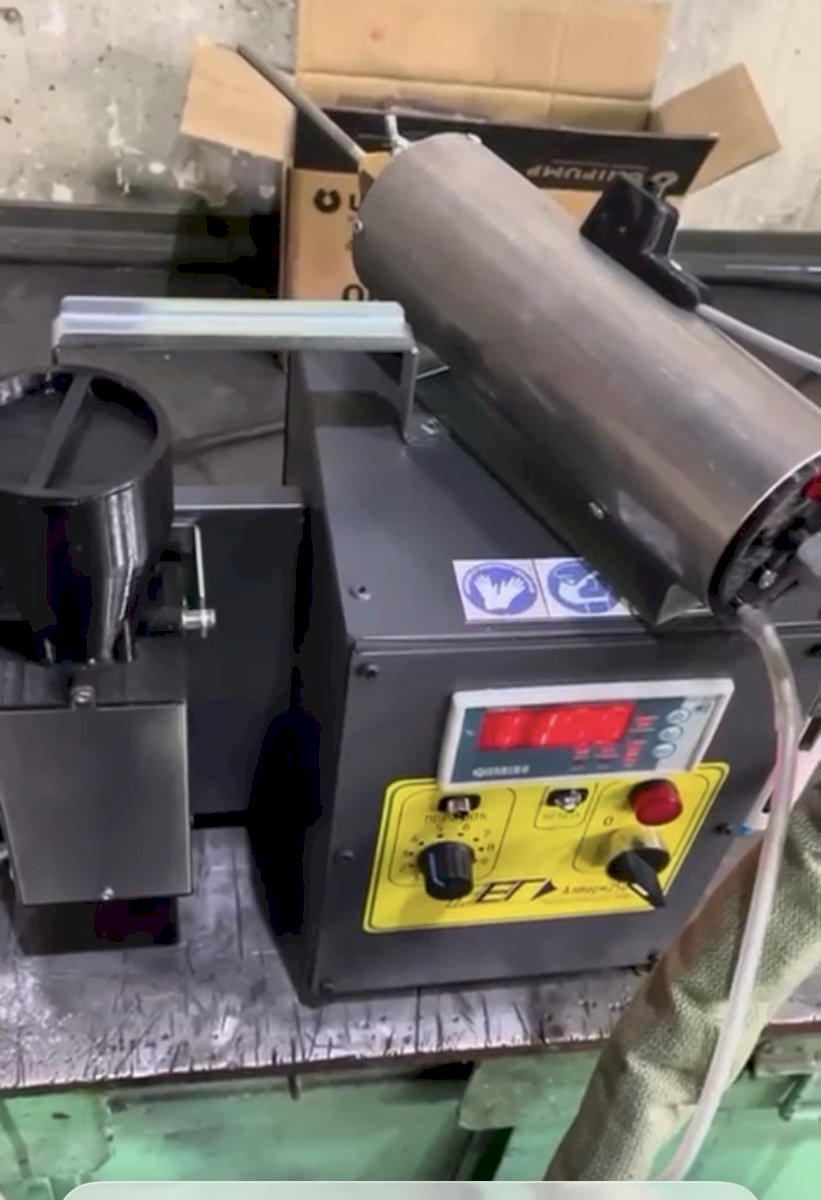

Газодинамическое порошковое напыление и восстановление деталей

Газодинамическое порошковое напыление (холодное газодинамическое напыление) применяется для восстановления изношенных поверхностей деталей, если это технически обосновано результатами дефектовки и допускается конструкцией. Технология используется для:

• ремонта цилиндров и элементов блоков цилиндров;
• восстановления локальных участков деталей с последующей механической обработкой до номинальных или ремонтных размеров.

Технологический процесс включает строгую последовательность этапов:

1. Очистка поверхности от загрязнений, оксидов и остатков смазки.
2. Подготовка поверхности (активация, создание шероховатости) по утверждённому регламенту.
3. Нанесение порошкового покрытия с контролем толщины и плотности слоя.
4. Последующая механическая обработка напылённого слоя для достижения требуемой геометрии, размеров и параметров шероховатости.
5. Финишный контроль готовой детали (измерения, проверка твёрдости, при необходимости - неразрушающий контроль).

Возможность восстановления конкретной детали оценивается индивидуально на основе измерений, анализа характера повреждений и проверки ремонтопригодности. Результат напыления зависит от совокупности факторов: качества подготовки поверхности, точности режимов нанесения, контроля промежуточных слоёв и финишной обработки.

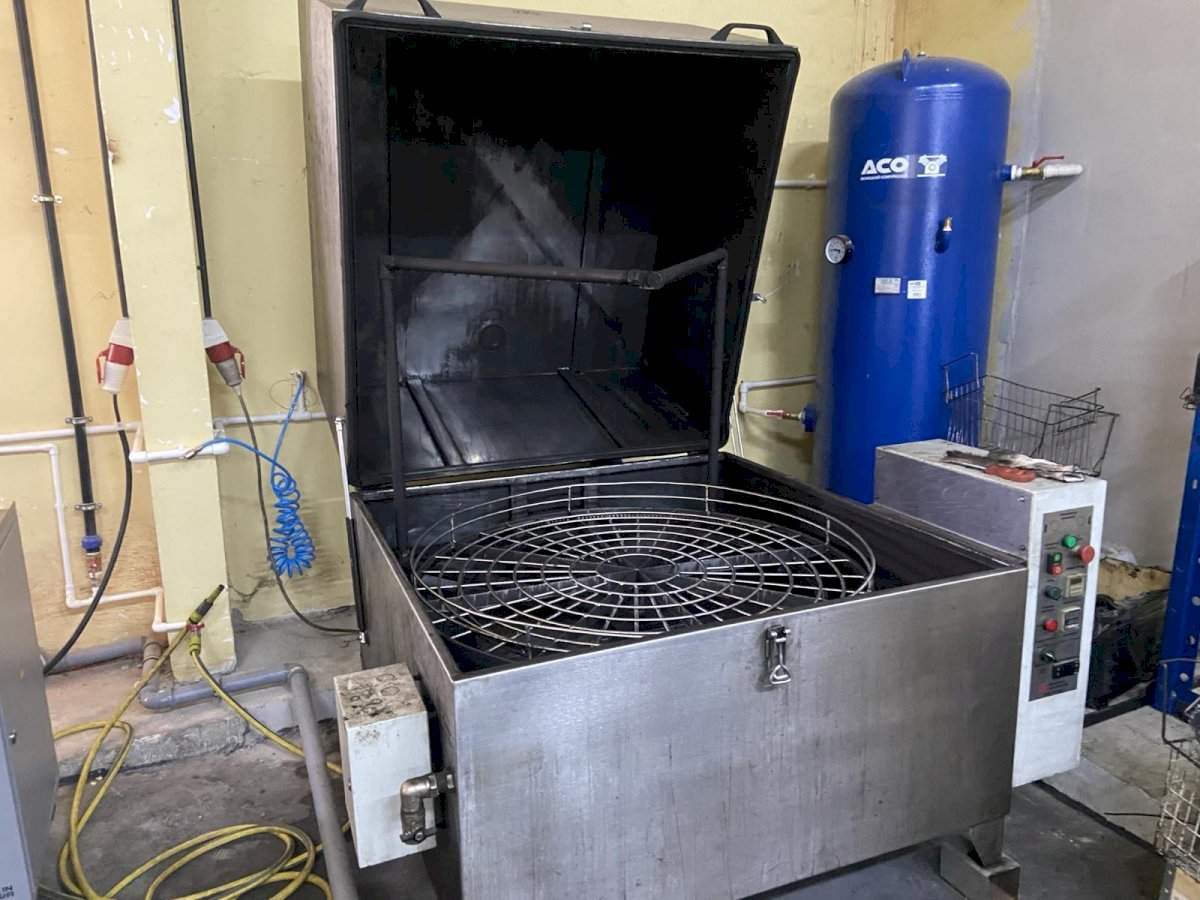

Мойка деталей

Мойка является обязательной подготовительной операцией, выполняемой до дефектовки, измерений и любой станочной обработки. Цели мойки:

• удаление масляных отложений, нагара, остатков охлаждающей жидкости;
• устранение абразивных частиц и продуктов износа (металлической стружки, приработочных частиц);
• обеспечение чистоты поверхности для корректного визуального и инструментального контроля.

Мойке подвергаются все поступающие в ремонт узлы:

• головки блока цилиндров (ГБЦ);
• блоки цилиндров;
• клапаны и компоненты ГРМ;
• другие детали двигателя.

После мойки проводится обязательный визуальный осмотр, в ходе которого проверяются:

• поверхности сопряжения (привалочные плоскости);
• масляные и охлаждающие каналы на наличие закупорок;
• посадочные места под подшипники и втулки;
• резьбовые отверстия (состояние резьбы);
• зоны, подверженные трещинообразованию и перегреву (цвета побежалости, деформации).

Качественная подготовка поверхности является обязательным условием перед следующими операциями: проверка герметичности, фрезеровка, расточка, ремонт сёдел, нанесение восстановительных покрытий и окончательная сборка.

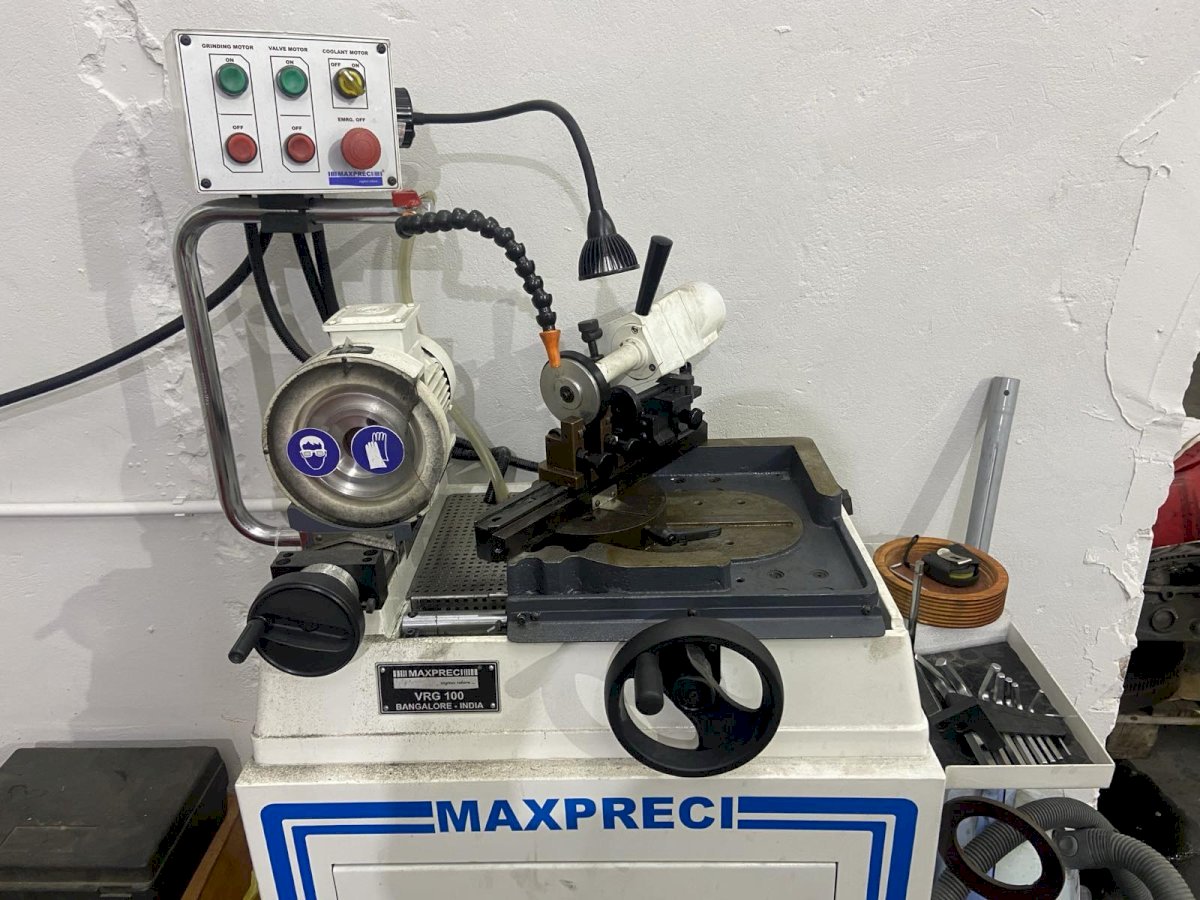

Правка угла клапана

Правка угла клапана - технологическая операция по восстановлению рабочей фаски (конической поверхности) клапана. Основная задача - обеспечить точную геометрию контактной зоны и герметичное прилегание клапана к обработанному седлу.

В процессе ремонта выполняется оценка состояния:

• тарелки клапана (наличие прогара, раковин, трещин);
• стержня клапана (износ, искривление, состояние замковой канавки);
• рабочей фаски (величина износа, биение, нарушение угла).

Обработка ведётся с учётом ремонтных параметров конкретного двигателя (заводские углы, ширина фаски, допуски на биение). После правки клапан и седло образуют единую пару, поэтому дополнительно контролируются:

• согласованность углов фасок клапана и седла;
• положение и ширина пятна контакта;
• герметичность клапанной пары (вакуумная или гидравлическая проба).

При критическом износе, прогаре или деформациях, не позволяющих восстановить деталь в пределах установленных допусков, клапан подлежит замене. Решение принимается исключительно по результатам инструментального контроля.

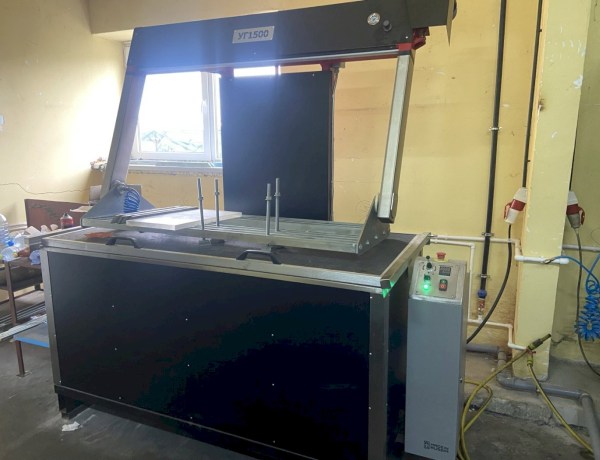

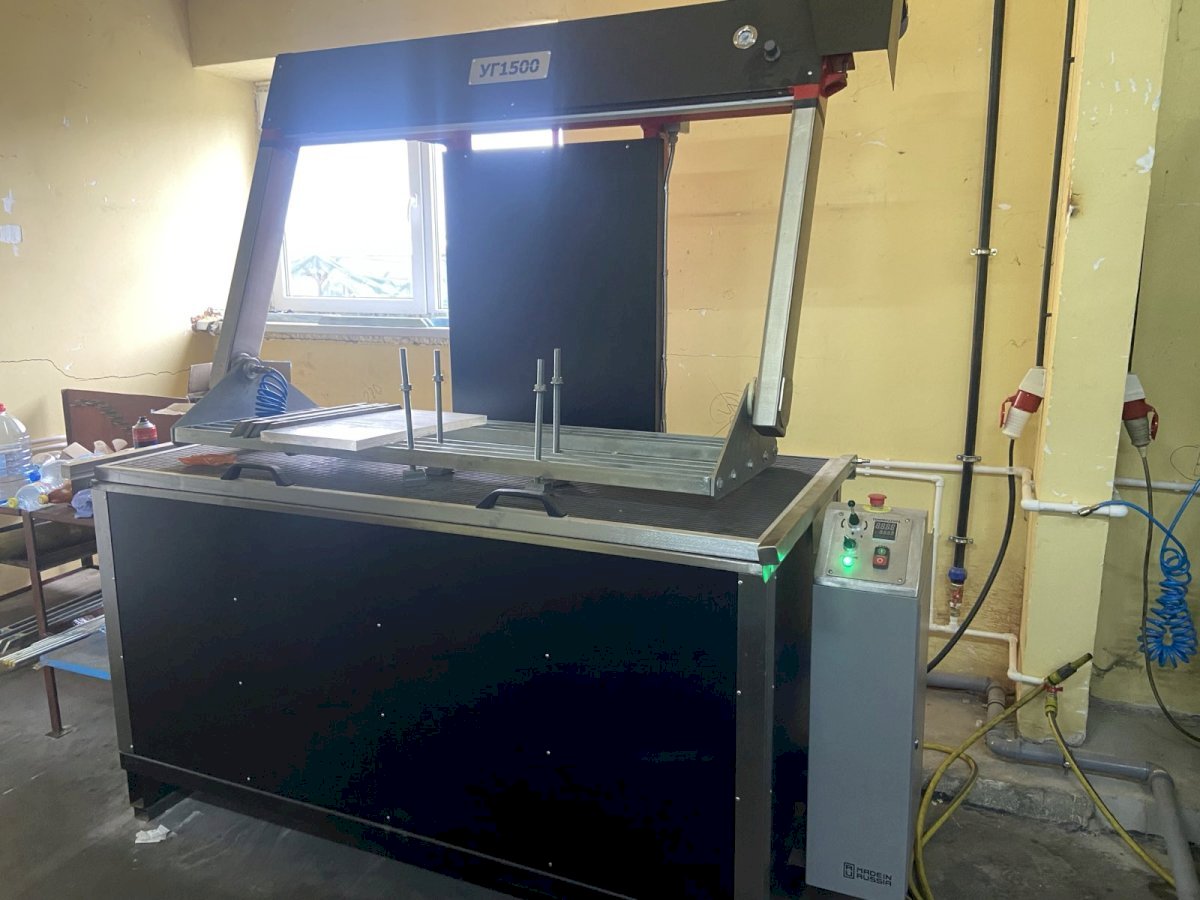

Проверка ГБЦ на герметичность

Проверка герметичности головки блока цилиндров проводится для выявления внутренних дефектов, не обнаруживаемых при внешнем осмотре. Контролю подлежат:

• зоны охлаждающих каналов (водяная рубашка);
• участки между клапанными сёдлами (перемычки);
• камеры сгорания;
• другие ответственные зоны, подверженные термическим и механическим нагрузкам.

Проверка выполняется после мойки и подготовки поверхности с использованием специализированного стенда, создающего избыточное давление или вакуум в полостях ГБЦ. При обнаружении:

• трещин любого размера;
• следов коррозионного разрушения;
• сквозных пор и раковин;
• нарушения целостности в зонах сёдел и направляющих втулок,

определяется возможность дальнейшего ремонта (заварка, металлизация, замена втулок) или необходимость замены детали. Результаты проверки влияют на выбор технологии восстановления, объём механической обработки и окончательное решение о пригодности ГБЦ. Герметичность является критическим параметром для стабильной работы двигателя, поэтому все последующие операции (фрезеровка, расточка, монтаж клапанов) выполняются только после положительного заключения по герметичности.

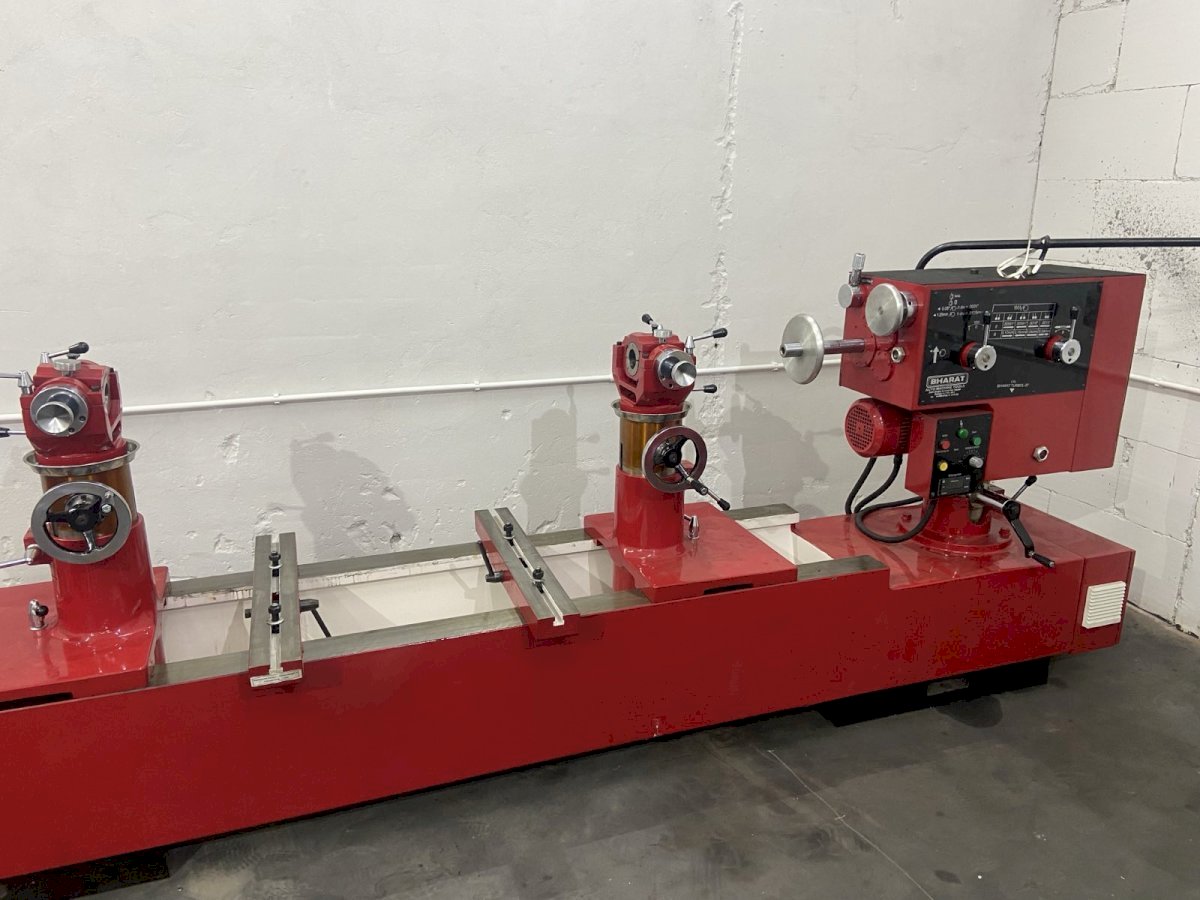

Расточка постелей блока цилиндров и втулок распредвала

Расточка постелей блока цилиндров и втулок распределительного вала выполняется при выявлении следующих дефектов:

• износ посадочных поверхностей (увеличение зазоров);
• нарушение соосности постелей относительно друг друга;
• овальность или конусность отверстий;
• повреждения (задиры, натиры) рабочих поверхностей.

Такие дефекты приводят к неправильной работе распределительного вала, снижению давления масла в системе смазки, повышенному шуму и сокращению ресурса деталей ГРМ.

Технологический процесс включает:

1. Предварительные измерения фактических размеров каждой постели, определение величины и характера отклонений.
2. Установку детали на расточной станок с базированием по технологическим поверхностям.
3. Расточку постелей до номинального или ремонтного размера с контролем соосности (допуск на биение, параллельность осей).
4. Обработку втулок распределительного вала (при их наличии) с учётом посадки, внутреннего диаметра и положения масляных каналов.
5. Финишный контроль геометрии, шероховатости и соответствия чертежу.

Операция относится к прецизионным видам обработки и выполняется в комплексе с дефектовкой блока цилиндров, а также проверкой состояния сопрягаемых деталей (распределительный вал, толкатели, гидрокомпенсаторы, элементы привода ГРМ).

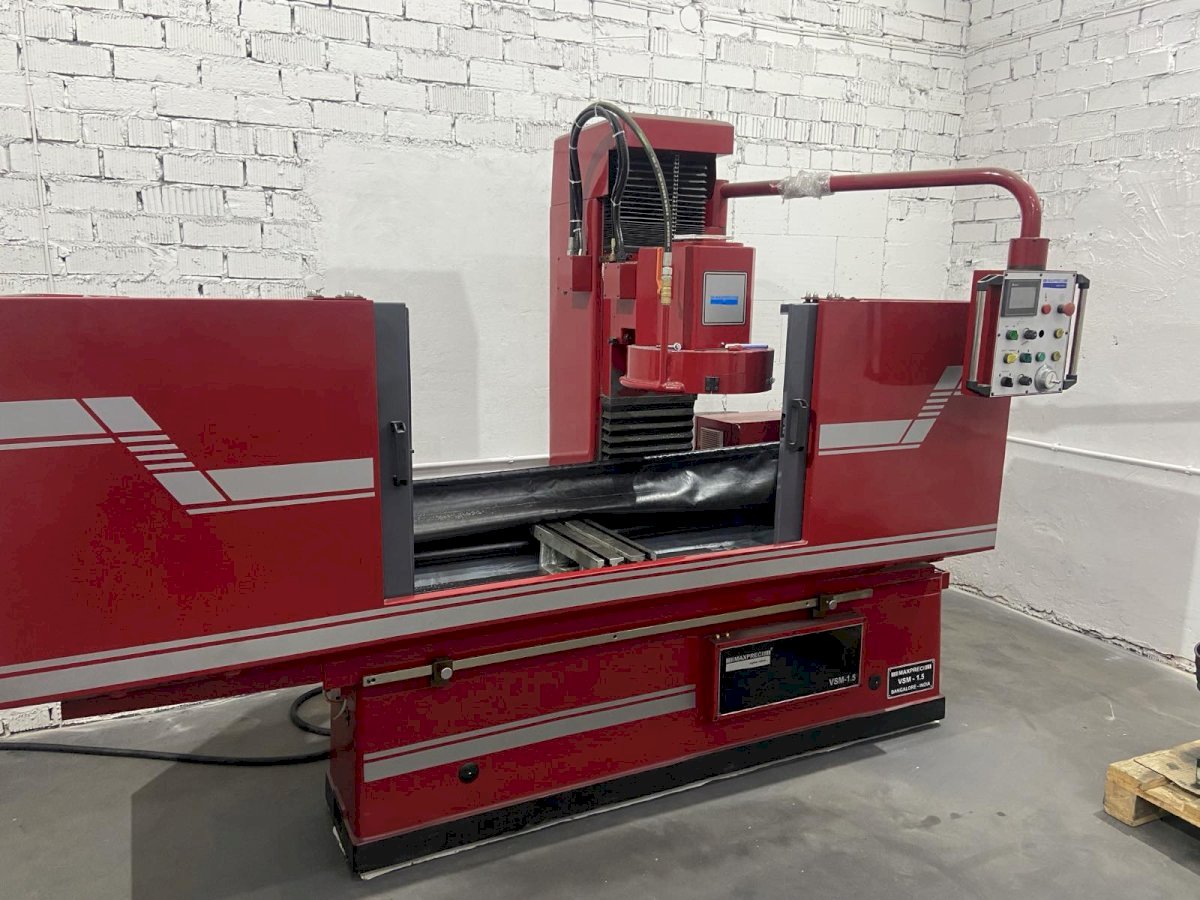

Фрезеровка головок блока цилиндров и блоков цилиндров

Фрезеровка привалочных плоскостей ГБЦ и блоков цилиндров выполняется для устранения следующих дефектов:

• коробление после перегрева (нарушение плоскостности);
• локальные повреждения (задиры, риски, выкрашивания);
• коррозионные раковины и оспины;
• следы прорыва газов (эрозия, нагар по плоскости);
• деформации от механических воздействий.

Оборудование позволяет обрабатывать детали длиной до 1500 мм, что критически важно при ремонте крупногабаритных двигателей спецтехники. Порядок выполнения:

• предварительный контроль плоскостности и величины деформации (щупами, линейкой, индикаторными приборами);
• установка детали на фрезерный станок с точным базированием;
• снятие минимально необходимого слоя материала (в пределах ремонтных допусков) для восстановления геометрии;
• контроль обработанной поверхности на плоскостность и шероховатость.

При фрезеровке ГБЦ учитывается также состояние камер сгорания, клапанного механизма и посадочных мест под сёдла. Для блока цилиндров дополнительно проверяется сопряжение с головкой, толщина прокладки и положение верхней мёртвой точки поршней. Операция выполняется с обязательным последующим контролем всех ответственных размеров.

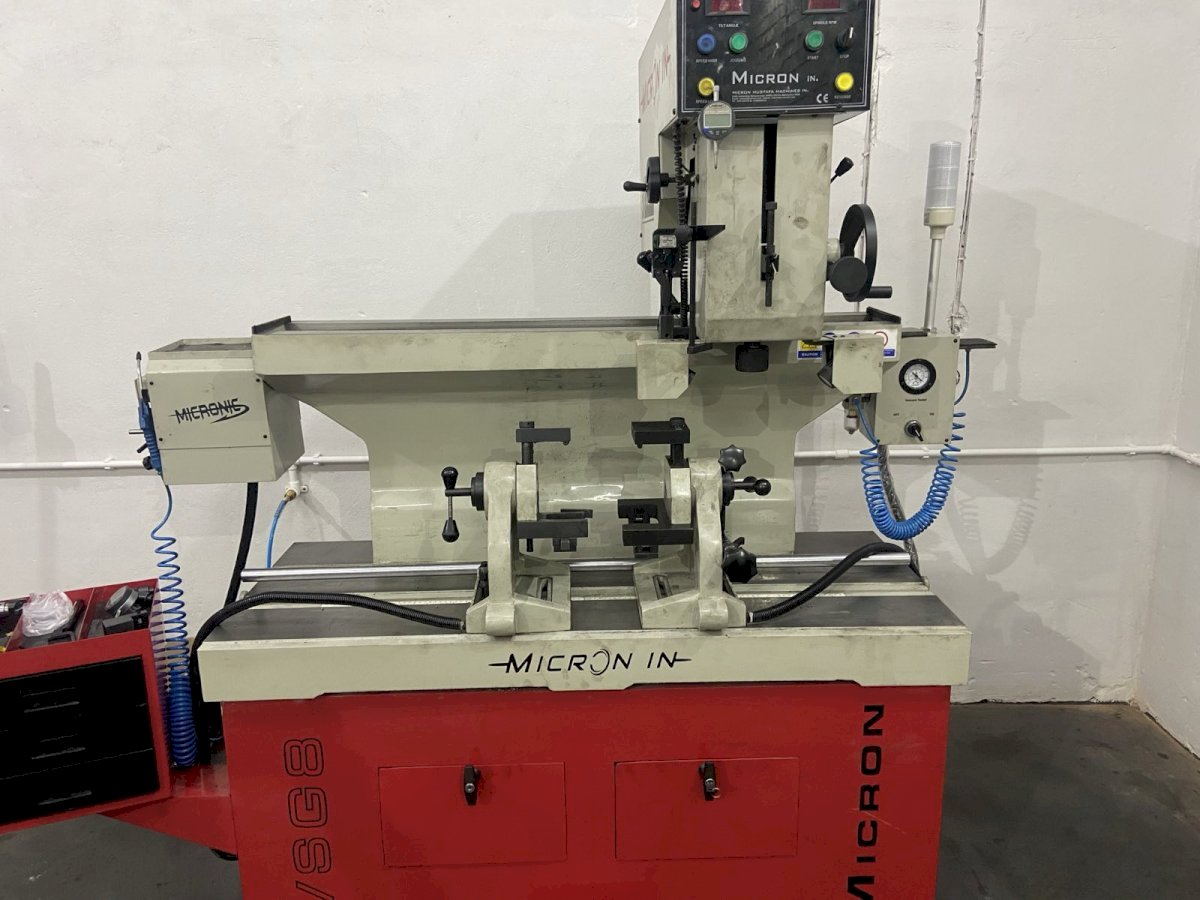

Фрезеровка сёдел клапанов

Фрезеровка сёдел клапанов предназначена для восстановления рабочей геометрии посадочных конических поверхностей в головке блока цилиндров. Операция требуется при выявлении:

• прогара или выработки рабочей фаски;
• раковин и коррозионных разрушений;
• нарушения углов фасок или биения относительно оси направляющей втулки;
• недостаточной герметичности клапанной пары.

Последовательность работ:

1. Проверка состояния седла, направляющей втулки (износ, зазор) и клапана.
2. Установка режущего инструмента (зенкеры, фрезы) с точной настройкой углов.
3. Формирование требуемых углов фасок (обычно 30°, 45°, 60° и др.) с контролем ширины рабочей фаски.
4. Контроль биения рабочей фаски относительно оси направляющей втулки.
5. Проверка прилегания клапана к седлу (краской, вакуумным методом) и герметичности.

Геометрия седла должна быть согласована с рабочей фаской клапана и положением направляющей втулки. После фрезеровки обязательно выполняется проверка качества контактной зоны (пятна контакта) и герметичности всей клапанной пары. При необходимости одновременно производится правка угла клапана или замена направляющих втулок. Комплексный подход к ремонту сёдел и клапанов обеспечивает корректную работу ГРМ, герметичность камеры сгорания и снижение расхода масла.

Почему нам доверяют ремонт сложнейших агрегатов?

Современный двигатель спецтехники — это высокотехнологичный узел, требующий не только «прямых рук», но и глубоких знаний специфики конкретных брендов. Мы не просто чиним машины. Мы берем на себя ответственность за бесперебойную работу вашего оборудования, чтобы вы могли уверенно планировать свои проекты и выполнять обязательства перед клиентами.

За нашими плечами ремонт таких двигателей как:

1. Двигатели Perkins модельного ряда серии 400, 1100, 1200 и более поздние, с разными конфигурациями цилиндров (3, 4, 6, 8, 12, 16) и мощностью от нескольких до тысяч кВт, используемые в спецтехнике, генераторах и другом оборудовании.
2. Двигатели JCB модельного ряда включают как собственные разработки, такие как серия Dieselmax (например, 444, 448), так и агрегаты сторонних производителей, в том числе Perkins (на старых моделях 3CX), Cummins (на более мощной технике, например, Fastrac 8250) и Isuzu (для некоторых гусеничных и колесных машин).
3. Двигатели JOHN DEERE несколько десятков моделей в диапазоне мощностей от 36 до 448 кВт (от 49 до 600 л.с.), 6068, 4045, 6081, 6090, 6125, 6135
4. Двигатели DEUTZ модельного ряд двигателей множества серий, таких как 912, 913, 914, 1011, 1012, 1013, 1015, 2011, 2012, и 2013, каждая из которых имеет различные конфигурации (рядные, V-образные), мощность и назначение, от компактных до мощных V-образных агрегатов для строительной и спецтехник
5. Двигатели CUMMINS модельного ряда серий ISF, ISB до ISX, QSK и промышленного оборудования (серии B, C, K). Основные серии, такие как ISF (лёгкие грузовики и автобусы), ISB/B (4B, 6B) (грузовая техника, спецтехника), ISL/L (среднетоннажные и тяжёлые грузовики), ISM/M (тяжёлые грузовики, спецтехника), ISX/X (тяжёлые грузовики, пассажирский транспорт), QSB и QSM (различная техника), а также QSK (тяжёлая спецтехника), различаются объёмом двигателя, мощностью и назначением.
6. Двигатели Mercedes для сельскохозяйственной техники, такой как комбайны и тракторы, чаще всего применяются промышленные дизельные двигатели Mercedes-Benz, такие как OM457LA, OM502LA, а также другие серии, например, OM400 и OM900, серии ОМ400, ОМ500, ОМ900, а так же более нового поколения серии ОМ470. Конкретные модели зависят от типа техники и производителя, но общая тенденция — использование мощных и экономичных промышленных дизелей, которые также применяются в грузовых автомобилях и автобусах.
7. Двигатели Hatz двигатели для промышленного применения, двух основных категорий: одноцилиндровые (Single series, серии B и D) и многоцилиндровые (Multi series, серии G, L, M, H). Одноцилиндровые двигатели имеют мощность от 3,4 до 11,5 кВт и воздушное охлаждение, в то время как многоцилиндровые (2-, 3- и 4-цилиндровые) предлагают более высокую мощность — до 70 л.с.
8. Двигатели MAN модели широкого спектра двигателей, серий D08 (D0834, D0836), D20 (D2066), D26 (D2676) и D28 (D2868), которые применяются в сельскохозяйственной и строительной технике. Эти серии охватывают диапазон мощностей от 150 до 680 л.с. и используются на различных типах машин.
9. Двигатели CATERPILLAR обширного модельного ряда как старые, так и современные модели, такие как серии 3000 (3054, 3116, 3126) и более крупные 3500 (3508, 3512, 3516), а также современные серии C, такие как C11, C13, C15, C18, C27 и C32, серии С6.6, С4.4, С9, С9.1 которые отличаются технологией ACERT и соответствуют экологическим стандартам. Двигатели Caterpillar используются в разной технике и имеют широкий диапазон мощности и технических характеристик, и их можно найти в виде промышленных, судовых и для спецтехник.
10. Двигатели IVECO серии F4AE, F4CE, F4GE, F5AE для различных применений, а также серии N, C и Cursor.
11. Двигатели VOLVO серии PENTA TAD 520, 530, 531,532, 731, 732, а так же серии D6, D7, D9, D11, D12, D13, D16, а также ранее выпускавшиеся TD6, TD7, TD10, TD12, TD16, которые предназначены для экскаваторов, погрузчиков, тракторов и другой техники.
12. Двигатели Detroit серии 530 DTA установленных на сельхозтехнике мощьностью 265 л.с. 300 л.с, а так же Series 60, Series 71 и Series 92, которые широко используются в грузовиках и автобусах, а также новые модели, включая DD13 и DD15, ориентированные на экономичную работу, более старые модели такие как Detroit Diesel S40E и S50, 53.
13. Двигатели KUBOTA компактные серии Super Mini Series (D722, D902, D1105, V1505) и более мощная V-серия (например, V2607, V3307), предлагающие широкий диапазон мощностей и цилиндров для различной техники – от мини-экскаваторов до компактных погрузчиков.
14. Двигатели Kohler бензиновые, так и дизельные двигатели Kohler, включая серии Command PRO (CH, ECH) для бензиновых моделей и серии Lombardini-Kohler (LDW, KDI) для дизельных, модели включают бензиновые CH270, CH440, CH740 и дизельные KD441, KDI1903M.
15. Двигатели Weichai
    Выполняем капитальный ремонт двигателей Weichai, для сельскохозяйственной техники, дорожной техники. Серии дизельных двигателей которые были у нас в ремонте:
    Серия WP2 70-81 кВт (95-110 л.с.)
    Серия WP3 91-118 кВт (124-160л.с.)
    Серия WP7 155-220 кВт (210-300 л.с.)
    Серия WP4 155-220 кВт (210-300 л.с.)
    Серия WP5 132-162 кВт (180-220 л.с.)
    Серия WP6 132-180 кВт (180-245 л.с.)
    Серия WP10H 228-294 кВт (310-400 л.с.)
    Серия WP12 199-338кВт (270-460 л.с.)Серия WP13 353-412 кВт (480-560 л.с.)
16. Двигатели ЯМЗ 238, 236, 7511, 240, а также другие модели
    модельный ряд дизельных двигателей ЯМЗ с диапазоном мощности 130-478 л. с. (100–351 кВт). Двигатели ЯМЗ устанавливаются на технику следующих категорий:
    Грузовики: МАЗ, КрАЗ, Урал, КамАЗ (частично)
    Автобусы: ЛиАЗ, ГолАЗ, ПАЗ
    Тракторы:ХТЗ, Кировец, Беларусь (в отдельных модификациях)
    Строительная техника: экскаваторы, бульдозеры, трубоукладчики
    Военная техника: тягачи, БТР, бронемашины
    Промышленные установки: дизель-генераторы, насосные станции
17. Двигатели ММЗ
    Д-280 и его модификации, который в основном у нас применяется на кормоуборочных комплексах типа КВК-800 ПО “Гомсельмаш”
    Д 260, Д 240 - это популярные дизельные двигатели Минского моторного завода (ММЗ), отличающиеся числом цилиндров: Д-240 — 4-цилиндровый (около 80 л.с.), Д-260 — 6-цилиндровый (около 155 л.с.), оба рядные,
    жидкостного охлаждения, широко применяются в тракторах МТЗ, грузовиках МАЗ, ГАЗ, а также другой технике. Основные отличия — в мощности, объеме и компоновке, Д-260 более мощный, но оба имеют схожие элементы конструкции и высокую ремонтопригодность, при этом Д-240 — базовый атмосферный (без турбонаддува), а Д-260 часто встречается в тарированных вариантах.
18. Двигатели Shantui - серии SD13, 16, 17, 22, 23, 26,32,  SE320LCW, SL30W, 50W,  SR12-5, SL 50WN, SG18-3
19. Двигатели ChengGong - 86HTC, CG946G, СG956C,  CG958H, Z50E, CG862H, CG953G, CG946L, CG956G,  CG990H, ZL30B, CG932E, CG948H, CG956H, MG1320H, ZL50E
20. Двигатели Liugong - серии CLG, ZL
21. Двигатели Lonking - серий CDM 520A ; 860
22. Двигатели Yuchai - YC4D80-T10, YC6L260-30, YC4G180-20, YCB125-T10
23. Двигатели DongfengCummins - серий 4BTA3.9, QSM11, 6ISBe285, NT855-C280, 6LTAA8.9-G2
24. Двигатели Shanghai Cat - серий SC11CB184G2B, SC8D170G2, C6121
25. Двигатели Yanmar: (TNV82, 3TNE82, 3TNA68, 3TN66, 3TNE66, 4TNA78, 4TNE82, 4TNV98, 3TNV80, 3TNV88, 4TNV88, 4TNV84, 4TNE88, 4TNV94, 4TNV98S, 4NE98A, 4D106, 4TN100, 4TNV98M, 3TNM74, 4D84-1, 4D84-2, 4D84-3  и др).
    TNV – легкие строительные (экскаваторы, погрузчики) и почвообрабатывающие машины (тракторы, комбайны).
    TNV Turbo – мощная индустриальная техника.
26. Двигатели Liebherr серий D900,  D 9000, H9X. Данные двигателя обладают большой мощностью и надежностью.  Они проектируются специально для эксплуатации в составе внедорожной, сельскохозяйственной технике и поэтому исправно работают в самых тяжелых условиях.
27. Двигатели Komatsu двигателя широкого применения в строительной технике, широкого модельного ряда, такие как: 4D102E-1, 6D102E-1, S4D102E-1, S6D102E-1, S6D125E-2, SA12V140-1, SA4D102E-1, SA6D108E-2, SA6D140E-2, SAA4D102E-2, SAA6D95LE-1 и др.
28. Двигатели MWM с диапазоном мощности от 400 до 10.300 кВтэл, сериb TCG2020, 2032, 2016
29. Двигатели Isuzu дизельные агрегаты серий 4JJ1, 4HK1, 6HK1, 6UZ1, 4JG2 и другие широко применяемые в экскаваторах (JCB, Hitachi, Case, Sumitomo), погрузчиках, бульдозерах и грузовиках, отличающиеся высокой топливной экономичностью, долговечностью и адаптированностью к тяжелым условиям эксплуатации, с объемами от 3.0 л (4JJ1) до 7.8 л (6HK1) и выше, часто с турбонаддувом для повышения производительности.
